Expertise RFID d'Allemagne
Depuis sa fondation en 2003, iDTRONIC GmbH est un fournisseur leader de solutions matérielles RFID pour l’identification des personnes et des objets. Notre gamme de produits comprend du matériel RFID tel que des lecteurs/enregistreurs, des antennes ainsi que les supports correspondants, étiquettes et transpondeurs.
Pourquoi iDTRONIC ?
Solutions personnalisées
Solutions personnalisées
De l'idée à la solution RFID sur mesure pour votre entreprise. Chez iDTRONIC GmbH, nous proposons non seulement un large éventail de produits matériels RFID, mais également le développement de solutions et de composants personnalisés.
Notre offre dans le domaine RFID comprend le développement de :
- Électronique
- Antennes
- Firmware
- Boîtiers
- Étiquettes RFID
- Certifications
selon les spécifications du client.
De la consultation au développement, en passant par la fabrication et le support lors de la mise en service, nos clients bénéficient ainsi d'un service complet. Notre équipe motivée et expérimentée est à votre disposition pour vous accompagner.
Portefeuille complet
Portefeuille complet
La société iDTRONIC GmbH propose des solutions matérielles pour tous les standards et fréquences RFID. L’offre comprend des unités de lecture/écriture stationnaires et mobiles, des antennes ainsi que les tags et transpondeurs correspondants pour les plages de fréquence UHF, HF/NFC et LF.
Les produits iDTRONIC sont optimisés pour les exigences spécifiques des applications souhaitées :
- Portée de lecture et vitesse
- Domaine d'application
- Classe de protection du boîtier
- Sécurité des données
- Interface de communication
Notre équipe motivée est à votre disposition avec son expertise et se réjouit de votre demande.
Support technique
Support technique
Vous avez des questions sur les thèmes RFID et IoT ? Vous avez besoin d'un produit RFID spécifique ? Vous souhaitez bénéficier de notre expertise pour votre cas d'utilisation ? Appelez-nous. Nous sommes là pour vous aider.
Solutions matérielles RFID
Vous recherchez des solutions pour un secteur spécifique ?
FAQ RFID
Les systèmes RFID sont classés en trois bandes de fréquences :
Ultra haute fréquence (UHF 840 – 960 MHz)
- Les systèmes UHF offrent des vitesses de transmission et des portées très élevées. - Le code produit électronique (EPC) de la balise UHF (transpondeur) peut être modifié librement. - Une antenne dipôle suffit pour les balises, au lieu d'une bobine. - Les "inlays" de transpondeurs (puce + antenne) peuvent être produits en bobines continues. - Applications typiques : gestion d'entrepôt, commerce de détail, logistique, suivi d'actifs, étiquettes RFID sur les marchandises.
Haute fréquence (HF 13,56 MHz)
- Les systèmes HF ont des taux de transfert élevés et des fréquences d'horloge rapides. - Une longueur d'onde courte, nécessitant peu de tours d'antenne, permet de concevoir des antennes de transpondeur RFID plus petites et simples. - Les inlays de transpondeurs (puce + antenne) peuvent être produits en bobines continues. - Les technologies RFID NFC et LEGIC appartiennent à la bande HF. - Applications typiques : systèmes de paiement, identification dans les transports publics, gestion de bibliothèque, NFC (Near Field Communication).
Basse fréquence (LF = 125 kHz ou 134,2 kHz)
- Les systèmes LF ont des vitesses de transmission et des portées faibles. - Les transpondeurs RFID utilisent le champ proche des ondes magnétiques pour assurer une alimentation passive via le couplage inductif. - Les transpondeurs RFID de cette bande de fréquences sont relativement insensibles aux métaux et aux liquides. - Applications typiques : gestion des déchets, identification animale, identification d'objets industriels.
Il est important de noter que l’utilisation de certaines fréquences RFID peut être soumise aux réglementations et directives de chaque pays. Par exemple, certaines fréquences peuvent être autorisées en utilisation libre, tandis que d’autres nécessitent une licence ou sont restreintes.
Les portées de lecture des dispositifs RFID varient en fonction de la technologie RFID utilisée, de la fréquence, de la puissance du lecteur et du type de tags RFID (transpondeurs). En général, les portées de lecture peuvent être classées dans les catégories suivantes :
Basse fréquence (LF, 125 kHz ou 134 kHz) :
Portée typique de lecture : Quelques centimètres à plusieurs décimètres. Les tags LF ont généralement une portée limitée et sont souvent utilisés dans des applications où une courte distance suffit, comme l'identification animale et les systèmes de contrôle d'accès.
Haute fréquence (HF, 13,56 MHz) :
Portée typique de lecture : De quelques centimètres à environ un mètre. Les tags HF sont utilisés dans des applications comme le contrôle d'accès, les systèmes de paiement et les applications NFC (Near Field Communication).
Ultra haute fréquence (UHF, 860 à 960 MHz) :
Portée typique de lecture : De quelques centimètres à plusieurs mètres. Les tags UHF ont une portée plus étendue et sont souvent utilisés pour des applications comme la gestion des stocks, la logistique, la gestion d'entrepôt et les étiquettes RFID sur les marchandises.
Il est important de noter que la portée de lecture réelle des dispositifs RFID est influencée par différents facteurs, notamment l’environnement dans lequel les tags et le lecteur RFID sont utilisés, ainsi que le type de tags RFID (actifs ou passifs). Les tags actifs avec source d’énergie intégrée ont généralement une portée plus étendue que les tags passifs, qui tirent leur énergie du lecteur. De plus, l’utilisation d’antennes spéciales et le réglage de la puissance peuvent ajuster la portée pour répondre aux besoins spécifiques de l’application.
Gestion des déchets RFID pour la collecte et l'identification automatiques des conteneurs de déchets
Suivi des conteneurs RFID pour l'identification automatique des conteneurs
Technologie médicale RFID & Santé pour l'identification des patients

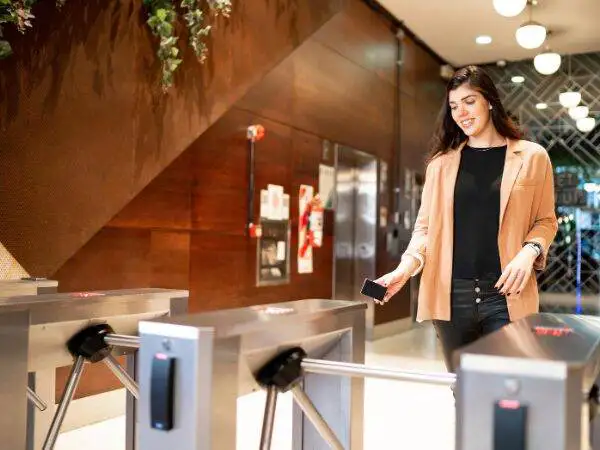

Contrôle d'accès et de circulation RFID pour la surveillance automatique des zones d'accès et l'identification des véhicules
Industrie 4.0 RFID pour l'automatisation des processus de production

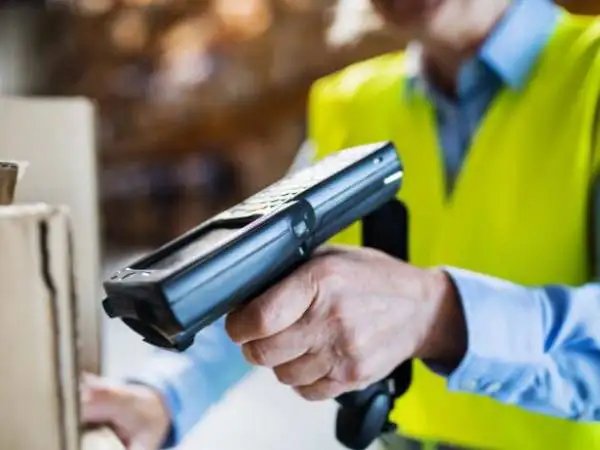

Logistique, gestion des stocks & commerce de détail RFID pour le suivi des marchandises et du transport
Bibliothèque RFID pour des enregistrements et des retours plus simples et plus rapides
Transports publics RFID pour des informations sur les systèmes de gestion du trafic, la surveillance des mouvements des véhicules et le suivi des passagers

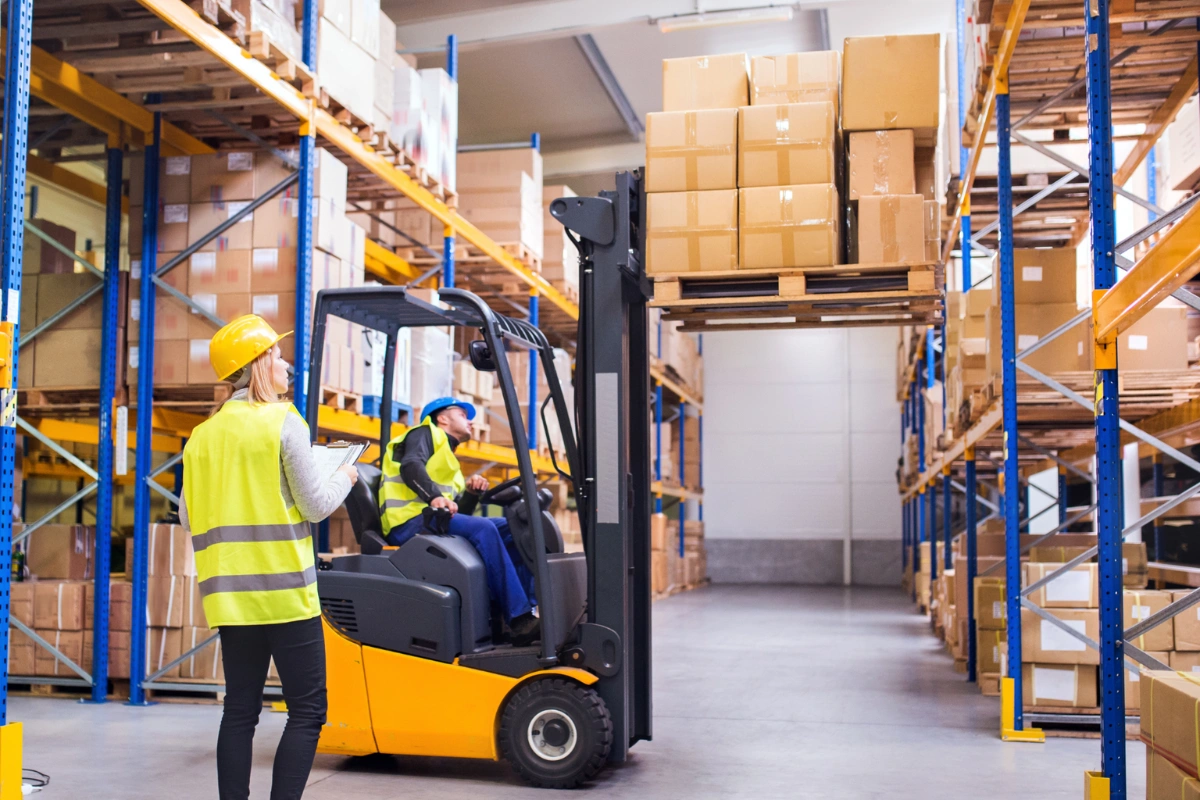

Gestion de la chaîne d'approvisionnement RFID pour la sécurité, l'efficacité et la visibilité
Suivi des pièces RFID & blanchisseries pour une traçabilité sans faille
Identification unique : Chaque puce avec un codage unique, pouvant être attribuée mondialement
Collecte de données sans contact : Échange de stockage électronique et programmation des données
Grandes portées : L'identification d'une puce RFID et la collecte de données se font à une distance de quelques centimètres jusqu'à plusieurs mètres
Formes constructives adaptées à l'application : Taille, forme, portée ou support de stockage
Rôle clé dans l'automatisation : Amélioration de l'efficacité des processus industriels et des flux de travail ainsi que hausse de la rentabilité
Traversée des matériaux : Les ondes radio traversent des matériaux tels que le carton, le bois, le plastique et les textiles
Composant robuste : Le microchip est résistant aux influences environnementales telles que la pollution ou l'humidité et peut être utilisé en toute sécurité dans des environnements difficiles
Collecte en masse : La collecte simultanée de jusqu'à 1000 pièces marquées par des transpondeurs accélère les processus et rend la technologie RFID adaptée à l'industrie de masse
Les lecteurs RFID sont équipés d'un module haute fréquence, d'un contrôleur et d'une antenne en tant qu'élément de couplage. Les appareils génèrent un champ électromagnétique à une fréquence RFID standardisée. Cela permet aux systèmes RFID d'identifier le transpondeur correspondant et de lire ses données. On les appelle généralement des lecteurs, mais ces systèmes peuvent faire bien plus. Ils peuvent également être conçus comme des unités de lecture et d'écriture, permettant d'écrire des données sur la puce RFID. Pour différentes applications, il existe des lecteurs RFID mobiles, des systèmes portables et des lecteurs RFID fixés.
La transmission des données se fait via un champ magnétique ou électromagnétique, qui alimente le transpondeur RFID passif. Tant que le transpondeur se trouve dans le champ électromagnétique, l'échange de données peut avoir lieu. Aucun contact direct ni ligne de vue entre le lecteur et le transpondeur n'est nécessaire. Les transpondeurs peuvent être lus à travers tous les matériaux non conducteurs. Les lecteurs RFID peuvent être classés selon le lieu d'utilisation, la portée de lecture, l'alimentation électrique, la plage de fréquence, le cas d'application et la mobilité.
Les transpondeurs RFID actifs et passifs se distinguent principalement par leur source d'énergie, leur portée et leurs domaines d'application. Voici les principales différences entre les deux :
Source d'énergie :
- Transpondeurs RFID passifs : Les transpondeurs passifs n'ont pas d'alimentation interne et tirent leur énergie uniquement du lecteur pendant la communication. Le lecteur émet des ondes électromagnétiques qui activent le transpondeur et lui permettent de transmettre des données. - Transpondeurs RFID actifs : Les transpondeurs actifs disposent d'une source d'énergie interne, généralement une batterie. Ces transpondeurs peuvent donc fonctionner de manière autonome et ne doivent pas dépendre de sources d'énergie externes.
Portée :
- Transpondeurs RFID passifs : En raison de l'absence d'alimentation interne, les transpondeurs passifs ont généralement une portée limitée par rapport aux transpondeurs actifs. La portée de lecture des étiquettes RFID passives peut varier de quelques centimètres à plusieurs mètres, selon la fréquence et le lecteur. - Transpondeurs RFID actifs : Grâce à leur propre source d'énergie, les transpondeurs actifs peuvent offrir une portée beaucoup plus grande. Leur portée de lecture peut aller de quelques dizaines de mètres à plusieurs centaines de mètres, selon la puissance du transpondeur et du lecteur.
Domaine d'application :
- Transpondeurs RFID passifs : Les étiquettes passives sont souvent utilisées dans des applications où une identification sans contact et économique des objets à courte portée suffit. Des exemples incluent le contrôle d'accès, la gestion des stocks dans le commerce de détail, la gestion des bibliothèques et l'identification des animaux. - Transpondeurs RFID actifs : Les étiquettes actives sont souvent utilisées dans des applications nécessitant une plus grande portée ou une durée de vie plus longue des étiquettes. Cela comprend des domaines tels que le suivi des actifs, la gestion des entrepôts, le suivi logistique, l'identification des véhicules et les systèmes de péage.
Les lecteurs RFID peuvent être disponibles avec ou sans boîtier, afin de répondre aux différentes exigences et scénarios d'utilisation. La décision d'utiliser un lecteur RFID avec ou sans boîtier dépend de divers facteurs :
1. Protection et robustesse : Les lecteurs RFID dans un boîtier offrent une protection supplémentaire contre la poussière, la saleté, l'humidité et les dommages physiques. Cela est particulièrement important lorsque le lecteur RFID est utilisé dans des environnements présentant des conditions difficiles ou une forte sollicitation, comme dans des installations industrielles, des entrepôts ou des espaces extérieurs.
2. Flexibilité et adaptabilité : Les lecteurs RFID sans boîtier offrent la possibilité d'intégrer le lecteur dans un boîtier existant ou un dispositif spécial. Cela permet une intégration transparente dans des solutions sur mesure qui peuvent avoir des exigences spécifiques en termes de taille, de forme ou de montage.
3. Besoin d'espace et esthétique : Les lecteurs RFID sans boîtier peuvent être plus compacts et économiser de l'espace, ce qui peut être un avantage dans certaines applications. Par exemple, si le lecteur RFID doit être intégré dans une ouverture étroite ou dans un appareil avec un espace limité, un boîtier peut être contraignant.
4. Coûts : Les lecteurs RFID sans boîtier peuvent parfois être plus économiques, car le boîtier représente un composant supplémentaire qui peut augmenter les coûts de production et de matériel. Cela peut être particulièrement pertinent dans le cadre de productions en série.
5. Design et applications spéciales : Dans certains cas, un lecteur RFID sans boîtier peut être avantageux dans des applications de design spécifiques ou des projets créatifs où le lecteur doit être visible ou remplir une certaine composante esthétique.
1. Flexibilité et adaptabilité : Les lecteurs RFID sans antenne intégrée offrent la possibilité de connecter une antenne externe ou d'utiliser une antenne spéciale pour des applications spécifiques. Cela permet d'ajuster la portée de lecture et l'efficacité de lecture en fonction des exigences particulières de l'application. Les antennes externes peuvent être disponibles dans différentes tailles et formes pour optimiser la portée et la directivité du lecteur RFID.
2. Besoin d'espace et design : Les lecteurs RFID sans antenne intégrée peuvent être plus compacts et économiser de l'espace, ce qui peut être un avantage dans certaines applications. Cela est particulièrement important lorsque le lecteur RFID doit être intégré dans des appareils ou des installations offrant un espace limité ou nécessitant un design esthétique particulier.
3. Efficacité des coûts : Les lecteurs RFID sans antenne intégrée peuvent parfois être plus économiques, car l'antenne représente un composant supplémentaire qui peut augmenter les coûts de production et de matériel. Cela peut être particulièrement pertinent dans le cadre de productions en série.
4. Applications spéciales : Dans certaines applications, des antennes spéciales sont nécessaires, allant au-delà des antennes standard, pour répondre à des exigences particulières. Les lecteurs RFID sans antenne intégrée permettent d'utiliser ces antennes spéciales avec le lecteur, afin d'améliorer les performances et la fiabilité de la solution RFID.
Le test d'un lecteur RFID dépend de divers facteurs, notamment le type de lecteur RFID, la fréquence (LF, HF, UHF) et le type de tag RFID (transpondeur) utilisé. iDTRONIC propose un kit de développement logiciel (SDK) avec chaque appareil pour faciliter le test et la configuration. Voici quelques étapes générales et méthodes pour tester un lecteur RFID :
1. Alimentation et connexion :
Assurez-vous que le lecteur RFID est correctement alimenté. Cela peut se faire via USB, alimentation secteur ou une autre source d'énergie, selon le fonctionnement du lecteur. Vérifiez la connexion du lecteur RFID avec l'appareil hôte (ordinateur, smartphone, etc.). Utilisez les câbles appropriés ou les interfaces de communication telles que USB, RS-232, Ethernet ou CANbus.
2. Préparation des tags RFID :
Assurez-vous que les tags RFID que vous souhaitez tester sont compatibles avec le lecteur RFID. Vérifiez la fréquence et le type de tag RFID pour vous assurer qu'ils fonctionneront avec le lecteur. Les tags RFID actifs doivent être complètement chargés pour fonctionner correctement.
3. Tester la portée de lecture :
Placez les tags RFID à différentes distances du lecteur et vérifiez jusqu'à quelle distance le lecteur peut lire les tags avec succès. Notez que la portée de lecture dépend de la fréquence et de la puissance du lecteur, ainsi que de la taille et du type de tag RFID.
4. Tester la transmission des données :
Assurez-vous que le lecteur RFID est correctement configuré pour lire et transmettre les données souhaitées des tags RFID. Vérifiez si les données lues sont affichées ou traitées correctement.
5. Tests de performance :
Effectuez des tests avec plusieurs tags RFID en même temps pour vous assurer que le lecteur est capable de traiter plusieurs tags dans son environnement. Testez la vitesse de lecture du lecteur pour déterminer à quelle vitesse il peut identifier les tags RFID.
6. Éviter les interférences :
Assurez-vous qu'il n'y a pas de sources potentielles d'interférence ou d'objets métalliques à proximité du lecteur RFID ou des tags qui pourraient affecter la communication.
7. Tests logiciels :
Si le lecteur RFID fonctionne avec un logiciel personnalisé, vérifiez les fonctionnalités du logiciel pour vous assurer qu'elles répondent aux exigences de votre application.
Lors de la réalisation de tests RFID, il est important de prendre en compte les spécifications techniques et les instructions du lecteur RFID ainsi que les tags RFID pris en charge. Les tests doivent être effectués de manière systématique et identifier d'éventuelles erreurs ou problèmes afin de garantir les performances et la fiabilité du système RFID.
Basse Fréquence
- Hitag 1 [LF | 125 kHz | 256 Octets] - Hitag 2 [LF | 125 kHz | 32 Octets] - EM4200 [LF | 125 kHz | 8 Octets, lecture seule] - Hitag S256 / S2048 [LF | 125 kHz | 32/256 Octets] - Atmel Temic 5577 [LF | 125 kHz | 28 Octets]
Haute Fréquence
- MIFARE ® Classic EV1 – 1k / 4k [HF | 13,56 MHz | 1024/4096 Octets] - MIFARE ® DESFire EV1 / EV2 – 2K / 4K / 8K [HF | 13,56 MHz | 2048/4096/8192 Octets] - Mifare Ultralight / C [HF | 13,56 MHz] - IDT-M1K (Fudan) [HF | 13,56 MHz | 1024 / 4096 Octets] - LEGIC MIM 256 [HF | 13,56 MHz | 256 Octets] - LEGIC advant 2048 / 4096 [HF | 13,56 MHz | 2048 / 4096 Octets] - I-Code SLI [HF | 13,56 MHz | 128 Octets] - I-Code SLI-X (2) - I-Code SLI-S [HF | 13,56 MHz | 256 Octets] - Infineon My-D 10 P - NTAG 213/215/216 [HF | 13,56 MHz | 144/504/888 Octets]
Ultra Haute Fréquence
- Alien Higgs 9 - Impinj Monza R6
La portée de lecture dépend du type de transpondeur RFID. En principe, nous pouvons distinguer ces types :
Plage de basse fréquence (30 kHz à 300 kHz) – Portée 10 cm
Plage de haute fréquence (3 à 30 MHz) – Portée de 10 cm à 1 m
Plage d'ultra haute fréquence (300 MHz à 3 GHz) – Portée jusqu'à 12 m
Systèmes RFID actifs (principalement dans la plage d'ultra haute fréquence) – Portée jusqu'à 100 m
NFC signifie Communication en Champ Proche et est également basé sur des protocoles RFID. La principale différence par rapport à RFID est qu'un appareil NFC peut agir non seulement en tant que lecteur, mais aussi en tant que tag (mode d'émulation de carte). En mode Peer to Peer, il est également possible de transférer des informations entre deux appareils NFC (smartphones Android et iOS).
NFC fonctionne à la même fréquence que les systèmes RFID HF (13,56 MHz). Pour cette raison, NFC a une portée très courte, les deux appareils NFC doivent donc être à proximité immédiate l'un de l'autre pour échanger des données. En général, cela ne dépasse pas quelques centimètres. C'est pourquoi NFC est souvent utilisé pour des communications sécurisées ou des transferts de données, par exemple pour des contrôles d'accès ou dans le secteur des consommateurs pour le paiement sans contact.
Les transpondeurs RFID sont capables de transmettre des données sur de plus grandes distances. De plus, il n'est pas nécessaire qu'il y ait une ligne de vue directe entre le support et le lecteur, mais il suffit qu'il soit à portée du lecteur. Grâce à la technologie RFID, il est également possible de transmettre des données de manière cryptée. En revanche, les codes-barres ne peuvent être lus que sur de courtes distances avec une ligne de vue directe et les données ne peuvent pas être transmises de manière cryptée. Les transpondeurs avec mémoire peuvent également être écrits et pré-codés de manière personnalisée.
Les domaines d'application des transpondeurs RFID sont très variés. En raison de leur capacité à transmettre des données de manière sans contact sur de courtes distances, ils sont principalement utilisés dans le domaine du contrôle d'accès, de la saisie du temps et des paiements électroniques. En particulier dans le secteur des loisirs, comme dans les salles de sport ou les piscines, les cartes et bracelets RFID conviennent parfaitement pour l'identification des membres, par exemple aux tourniquets à l'entrée, aux verrous des casiers ou aux distributeurs de collations.
Mais les transpondeurs RFID trouvent également leur application dans la logistique, notamment lorsqu'il s'agit d'identifier rapidement des marchandises sans contact visuel.

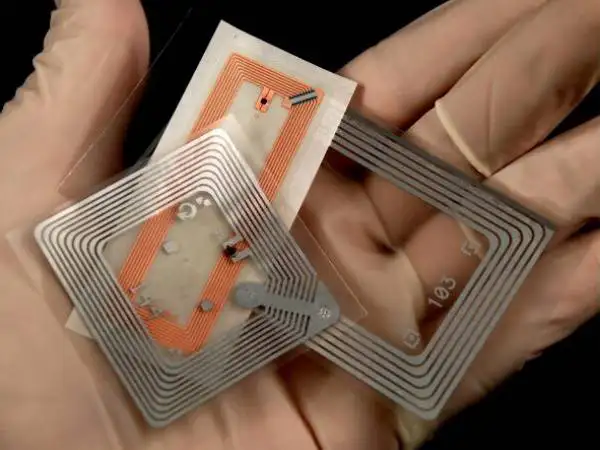

Les transpondeurs RFID se composent d'une puce RFID et d'une antenne qui est connectée à la puce. Lorsqu'un transpondeur RFID est placé près d'un lecteur, les données stockées sur la puce sont transmises par des ondes électromagnétiques. L'alimentation peut se faire soit de manière active (transpondeurs actifs), en intégrant une batterie, soit de manière passive (transpondeurs passifs), où le transpondeur RFID obtient l'énergie dont il a besoin à partir du champ électrique du lecteur.
Les transpondeurs RFID (Radio Fréquence Identity) sont responsables de l'échange de données. Ils sont utilisés pour stocker des données et les restituer sans contact et sans ligne de vue lorsqu'une demande est faite. Les transpondeurs RFID se composent d'une puce RFID et d'une antenne. Grâce aux ondes électromagnétiques, les données stockées sur la puce RFID sont transmises dès que celle-ci est placée à proximité d'un lecteur.
Les transpondeurs RFID sont disponibles sous différentes formes. Les supports courants sont les cartes RFID, les porte-clés RFID, les bracelets RFID ainsi que les tags RFID et les étiquettes RFID.
Les coûts des transpondeurs RFID dépendent de nombreux facteurs tels que la portée, l'objectif d'application, l'alimentation, etc. En général, on peut dire que plus les exigences sont complexes, plus la technologie nécessaire dans les puces est importante, ce qui entraîne une augmentation du prix. Si vous souhaitez avoir un aperçu, n'hésitez pas à consulter notre offre dans la boutique RFID.
