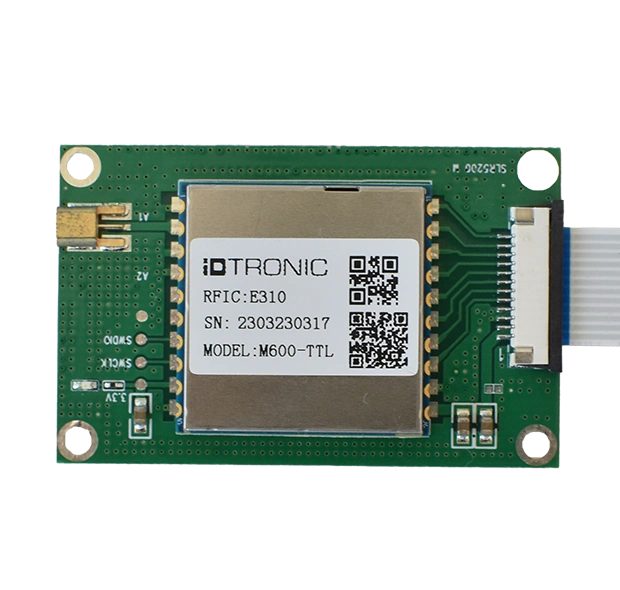

Embedded SMT Module UHF
M600

Highlights

RFID-IC: Impinj E310 / E510 / E710
Prend en charge EPC C1 GEN2 (ISO 18000-63)
Puissance de sortie RF élevée : jusqu'à 30 dBm
Taux de lecture/portée élevé(e) : 350 à 1000 tags/s et jusqu'à 12 mètres
Format compact / Prêt pour SMT
Interface UART – TTL

Spécifications

Radio Specifications
Operating Frequency840…960 MHz, Configurations for
USA: 902…928 MHz (FCC),
EU: 865…868 MHz (ETSI)
RFID ICImpinj E310 / E510 / E710
RF TX Power+5…30 dBm, adjustable in steps of 1 dB
RF Sensitivity-73 dBm
Reading RangeUp to 9 meters*
RF Impedance50 Ω
Electrical Specifications
Power Supply3.6…5 Vdc
Power Consumption850 mA @ +30 dBm TX Power
50 mA Standby
50 µA Power Down Mode
ConnectorsSolder Joints
Communication InterfaceUART TTL port
Baudrate9600…921600 bit/s, 115200 bits/s factory default
GPIO
  • 2 Inputs TTL Levels:
    Logic low: < 0.8 V, minimum 0V
    Logic high: > 2 V, maximum 3.3 V
  • 2 Outputs TTL Levels:
    Logic low: maximum 0.4 V
    Logic high: minimum 2.9V, maximum 3.3
  • IO:
    The maximum output current of the port is 5mA
Mechanical Specifications
Dimensions28 × 28 × 4 mm
Weight10 g
MaterialPCB: FR4
Shielding frame: nickel-nickel copper
Shield cover: stainless steel

Environmental Conditions
Operating Temperature-20 °C … +55 °C
Storage Temperature-40 °C … +85 °C
Humidityup to 95 %, non-condensing
Supported Standards / Tags
ISO StandardISO 168000-63 (EPC Class 1 Gen 2)
Read Rate350 – 1000 tags/s
Tag Cache≥ 1000 Tags @ 12 Bytes EPC size
SDK Information
Supported OSWindows, Linux, Android
Supported LanguagesC, C#/.NET, Java
Demo SoftwareWindows

Other functions and details to be continued and upgraded.

Description

Le module iDTRONIC Embedded SMT UHF M600 est un module RFID UHF haute performance basé sur les puces de lecture de nouvelle génération IMPINJ E310/E510/E710. Fabriqué en technologie de montage en surface (SMT) avec une puissance de sortie RF maximale de 30 dBm et prenant en charge la surveillance de la température en temps réel à bord, ce module est idéal pour un assemblage SMT direct sur les cartes PCB, permettant une intégration rapide et fluide, en particulier dans les conceptions à espace restreint telles que les appareils RFID de bureau et PDA.

Il est équipé de la technologie UHF EPC Classe 1 Gen 2 (ISO 1800063) et est applicable dans le monde entier avec une bande de fréquence de 840 – 960 MHz. Le module M600 UHF SMT dispose d’un port RF mono-statique unique en tant qu’interface antenne prenant en charge une puissance de sortie maximale de 30 dBm, ce qui lui permet de lire rapidement entre 350 et 1 000 étiquettes par seconde (selon la puce IC).

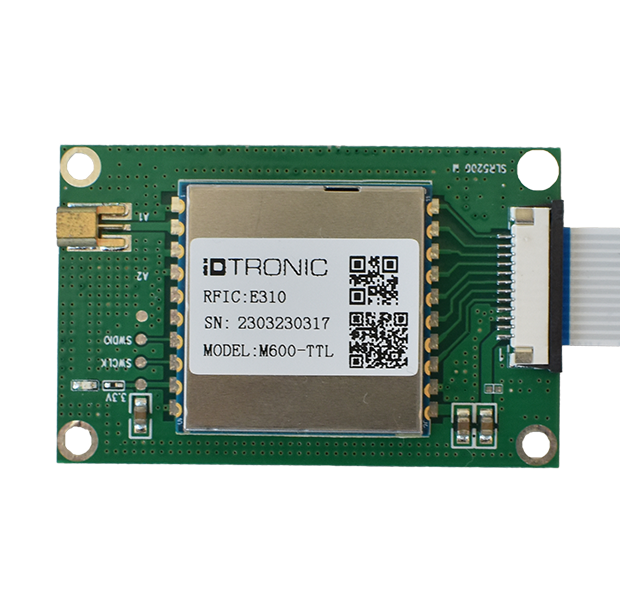

Pour plus de flexibilité, le module est également disponible en combinaison avec une carte porteuse, ce qui simplifie l’évaluation et l’intégration dans les environnements de prototypage ou de développement.

Le matériel iDTRONIC est fourni avec un SDK utile pour le développement d’applications basées sur des contrôleurs, Linux ou Windows. En plus de la documentation, des protocoles de commande et des codes sources, le SDK inclut une application de démonstration sous Windows offrant une fonctionnalité complète pour toutes les normes RFID UHF prises en charge.



Domaines d’application

  • Applications mobiles
  • Appareils alimentés par USB
  • Appareils à courte portée
