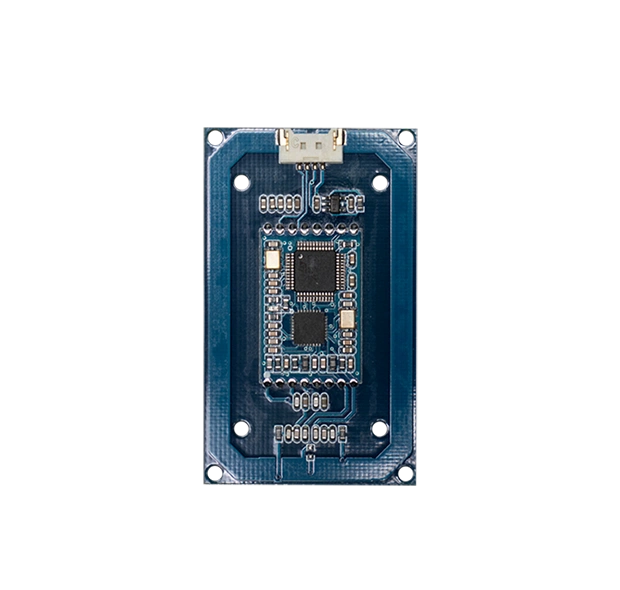

HF / NFC Embedded Reader – R835
Spezifikationen
| Electrical Specifications | |
|---|---|
| Power Supply | 3.3 ~ 5 Vdc |
| Power Consumption | < 150 mA, standby current; < 1 mA (low power mode) |
| Operating Frequency | 13.56 MHz |
| Reading Distance | up to 8 cm* |
| Antenna | Integrated, nominal size: 55 × 30 mm |
| Baudrate | 9600…115200 bit/s, 115200 bits/s factory default |
| Interface | TTL (3.3 V output levels, input is not 5 V tolerant) RS485, USB, USB HID or PC/SC |
| Connector | Molex PanelMate (53780) (PCB) 51021 (cable) |
| Mechanical Specifications | |
| Dimensions | 58 × 34.5 × 4.5 mm |
| Material | FR-4, Blue |
| Weight | 8 g |
| Mounting Option | Screwing |
| Environmental Conditions | |
| Operating Temperature | -20 °C to +80 °C |
| Storage Temperature | -40 °C to +85 °C |
| Humidity | 5 % to 95 %, non-condensing |
| MTBF | 200’000 h |
| Supported Standards / Tags | |
| ISO 14443A and compatible | Read/write: MIFARE® Classic Mini / 1K /4K, MIFARE Ultralight®, MIFARE Read UID only: MIFARE® DESFire, MIFARE® Pro X, MIFARE® Plus S / X, read UID only of all other ISO14443A RFID tags |
| ISO 14443B and compatible | SRI4K, SRIX4K, AT88RF020, 66CL160S, SR176 |
| ISO 15693 and compatible | EM4135, EM4043, EM4x33, EM4x35, I-Code SLI/SLIX/DNA, M24LR16/64, TI Tag-it HF-I, SRF55Vxx (my-d vicinity) |
| ISO 7816 | PSAM T=1 |
| ISO 18000-3M3 and compatible | I-Code ILT-M |
| SDK Information | |
Supported OS | Windows 7, 8, 8.1, 10 |
| Supported Languages | C++, Binary command protocol |
| Demo Software | Windows |
| Applicable Standards | |
| EMC | EN 301489-1:2012-04 (v1.9.21), EN 301489-3:2013-12 (V1.6.1) |
| Radio Regulation | EN 300330-1:2015-08 (V1.8.1), EN 300330-2:2015-08 (V1.6.1) |
| Safety | EN 60950-1:2014-08, EN 62369-1:2010-03, EN 50364:2010-11 |
| RED | 2014/53/EU |
| RoHS 2 | EC Guideline 2011/65/EU and amendment 2015/863 EN 50581:2012 (valid till 2024-07-07) EN 63000:2018 |
| REACH | EU Guideline 1907/2006, updated by 2020/171/EU |
| Certificates | FCC, CE, IC*** |
*Reading Distance depends on Tag, Antenna and Environmental Conditions.
***Only available for some Versions.
Beschreibung
Unser POS RFID Reader ist ein Modul für ein Lesegerät, das speziell für den Einsatz im Point-Of-Sale (POS) Bereich konzipiert wurde. Es handelt sich dabei um ein kontaktloses Zahlungssystem, welches auf RFID Technologie basiert. Dieser RFID Reader/Scanner liest dabei die auf einem RFID-Chip gespeicherten Daten aus einer Karte oder einem Tag und übermittelt sie an das Kassensystem.
Der RFID HF | NFC Embedded Reader – R835 ist ein vollständiges RFID Modul, welches mit Windows, Linux und Android Geräten kompatibel ist. Dank einer integrierten Antenne lässt sich der Scanner bei vielen Anwendungen im POS Bereich effizient einsetzen. Die integrierte Antenne überträgt Daten mit einer Geschwindigkeit von bis zu 115.200 Bits pro Sekunde.
Der RFID HF | NFC Embedded Reader – R835 ist in den Abmessungen 3.45 × 0.58 × 0.45 cm mikroskopisch klein und kompakt gehalten.
Durch seine geringe Größe bietet das Modul für den Reader/Scanner eine flexible und platzsparende RFID Lösung für das POS-System.
Der RFID HF | NFC Embedded Reader – R835 eignet sich für viele Anwendungsmöglichkeiten innerhalb des medizinischen Bereichs, in Verkaufsautomaten oder EV-Mobility Ladesäulen zur Bezahlabwicklung oder auch im Rahmen des Zutrittsmanagements.
Die seriellen Schnittstellen TTL und RS485 ermöglichen eine einfache und schnelle Integration in bestehende Elektronik oder eine rasche Neuentwicklung von High-End-Identifikationsanwendungen. Darüber hinaus ist der USB und USB HID auch mit einer PC/SC-Schnittstelle für Zahlungslösungen erhältlich.
Verschiedene Versionen sind verfügbar: DESFire, PSAM, Multi-Protocol & MIFARE.
Die RFID HF | NFC Embedded Reader – R835 Serie unterstützt die Standards ISO 14443 A/B, ISO 15693 sowie eine Vielzahl von NXP MIFARE® Tags.
Anwendungsgebiete
- Zutrittskontrolle
- EV-Mobility Ladesäulen
- Mobile Computer
- Medizinische Geräte
- Verkaufsautomaten
- Labordiagnostik
