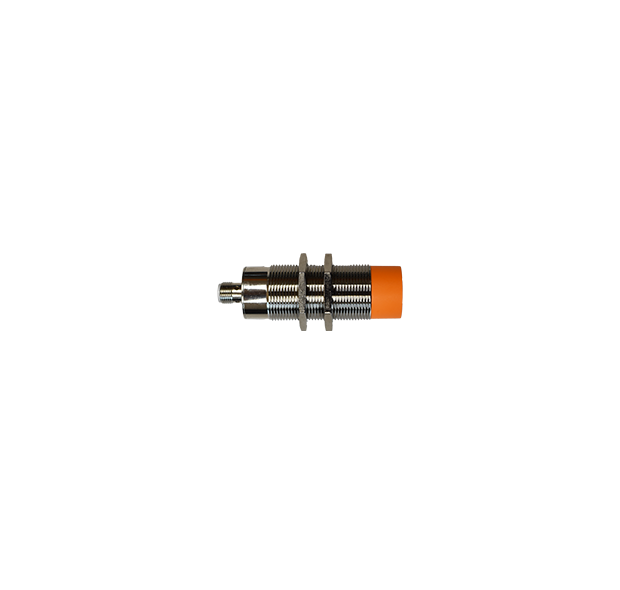

MPR Series
HF M30 Reader
Spécifications
| Electrical Specifications | |
|---|---|
| Power Supply | 10 – 24 Vdc |
| Power Consumption | 4 W |
| Operating Frequency | HF: 13.56 MHz |
| Antenna | Integrated |
| Operating Distance | up to 6 cm* |
| Communication Interface | RS232 TCPIP POE |
| Status Display | signal LED |
| Connector | A-coded male connector M12 |
| Antenna Specifications | |
| Antenna Gain | -8 dBic |
| Beam Width | 100° / 170° |
| Axial Ratio | < 1.5 dB |
| Polarization | Circular |
| Mechanical Conditions | |
| Housing Material | Metal |
| Overall Dimensions | M30 x 2 x 91 mm |
| Weight | 144 g |
| Protection Class | IP67 |
| Environmental Conditions | |
| Operating Temperature | -20 up to +55°C |
| Storage Temperature | -40 up to +85°C |
| Humidity | up to 95%, con-condensing |
| SDK Information | |
| Supported OS | Windows 10, 11 |
| Demo Software | Windows |
| Applicable Standards | |
| EMC | EN 301489-1:2012-04 (v1.9.21) EN 301489-3:2013-12 (V1.6.1) |
| Safety | EN 62368-1:2020 EN 62369-1:2010-03 EN 50364:2010-11 |
| RoHS 2 | EC Guideline 2011/65/EU and amendment 2015/863/EU, updated by 2017/2102/EU EN 50581:2012 (valid till 2024-07-07) EN 63000:2018 |
| REACH | EU Guideline 1907/2006, updated by 2020/171/EU |
| Supported Standards / Tags | |
| ISO 14443 A | Read/write: Read UID only: |
| ISO 14443 B | SRI4K, SRIX4K, AT88RF020, 66CL160S, SR176 |
| ISO 15693 | EM4135, EM4043, EM4x33, EM4x35, I-Code SLI / SLIX, M24LR16/64, TI Tag-it HF-I, SRF55Vxx (my-d vicinity) , Fujitsu MB89R112A |
*Reading Distance depends on Tag, Antenna and Environmental Conditions.
Description
Le MPR Series HF M30 est un lecteur RFID HF fixe et compact tout-en-un conçu pour les processus d’automatisation industrielle.
En combinaison avec l’antenne circulaire intégrée et un gain de -8 dBi, le MPR Series HF M30 peut atteindre des distances de lecture jusqu’à 50 centimètres dans des environnements industriels.
Typiquement, cet appareil est utilisé dans l’automatisation industrielle sur les lignes de production et les systèmes de convoyeurs. Une autre application courante est l’identification des outils montés sur les véhicules de construction, municipaux et agricoles.
Le MPR Series HF M30 est équipé d’une interface RS232 et d’une interface TCP/IP PoE, ainsi que d’une alimentation de 10 à 26 V. Cet appareil RFID permet une intégration flexible et rapide dans de nombreuses applications existantes, grâce à son boîtier cylindrique facile à installer et à ses connecteurs M12 standardisés.
Le MPR Series HF M30 d’iDTRONIC prend en charge le célèbre M30 SDK avec des outils de démonstration et de configuration. Les outils basés sur Windows prennent en charge tous les systèmes d’exploitation de XP à Windows 10.
Domaines d’application
- Automatisation industrielle
- Manutention de matériaux
- Suivi & traçabilité
- Identification des outils / accessoires
- Contrôle de production
