RFline Series
UHF M30 Reader
Spécifications
| Electrical Specifications | |
|---|---|
| Power Supply | 10-24 VDC |
| Power Consumption | 4 W |
| Operating Frequency | UHF: 865 – 868 MHz (ETSI) |
| RF Output Power | 30 dBm / 250 mW. software configurable in 1 dB steps |
| RF Input Sensitivity | -82 … -51 dBm, software configurable in 1 dB steps |
| Antenna | Internal |
| Operating Distance | up to 50 cm* |
| Communication Interface | RS232 |
| Connector | M12 Connector |
| Antenna Specifications | |
| Antenna Gain | -8 dBic |
| Beam Width | 100° / 170° |
| Axial Ratio | < 1.5 dB |
| Polarization | Circular |
| Mechanical Conditions | |
| Housing Material | Metal |
| Overall Dimensions | M30 x 2 x 91 mm |
| Weight | 174 g |
| Protection Class | IP67 |
| Environmental Conditions | |
| Operating Temperature | -20 up to +55°C |
| Storage Temperature | -40 up to +85°C |
| Humidity | up to 95%, con-condensing |
| SDK Information | |
| Supported OS | Windows 10, 11 |
| Demo Software | Windows |
| Applicable Standards | |
| EMC | EN 301489-1:2012-04 (v1.9.21) EN 301489-3:2013-12 (V1.6.1) |
| Safety | EN 62368-1:2020 EN 62369-1:2010-03 EN 50364:2010-11 |
| RoHS 2 | EC Guideline 2011/65/EU and amendment 2015/863/EU, updated by 2017/2102/EU EN 50581:2012 (valid till 2024-07-07) EN 63000:2018 |
| REACH | EU Guideline 1907/2006, updated by 2020/171/EU |
| Supported Standards / Tags | |
| Standard ISO 18000-63 (EPC Class 1 Generation 2) E.g: Alien Higgs 2/3/4, Impinj Monza, NXP UCODE, etc | |
*Reading Distance depends on Tag, Antenna and Environmental Conditions.
Description
Le RFline M30 est un lecteur RFID UHF fixe et compact tout-en-un pour les processus d’automatisation industrielle.
Il dispose d’une puissance de sortie allant jusqu’à 30 dBm / 250 mW. Le réglage de puissance peut être effectué par pas de 1 dB de 0 à 30 dBm. En combinaison avec l’antenne circulaire intégrée et un gain de -8 dBi, le RFline UHF M30 peut atteindre des distances de lecture jusqu’à 50 centimètres dans des environnements industriels.
Typiquement, cet appareil sera utilisé dans l’automatisation industrielle sur les lignes de production et les systèmes de convoyeurs. Une autre application très répandue est l’identification des outils fixés sur les véhicules de construction, municipaux et agricoles.

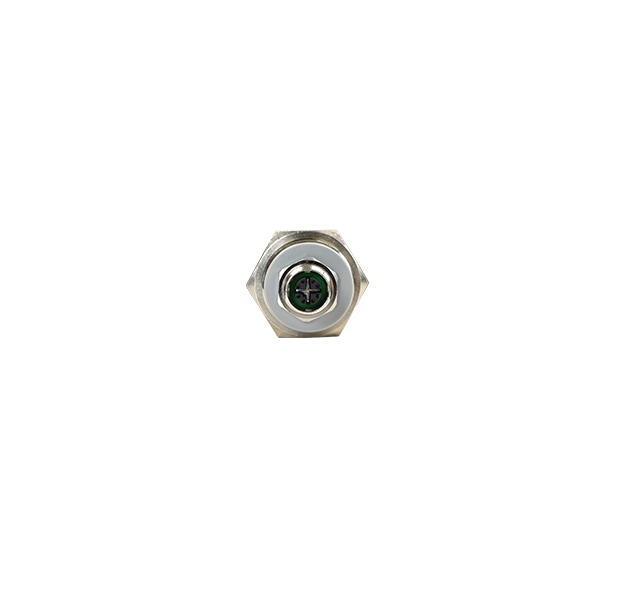

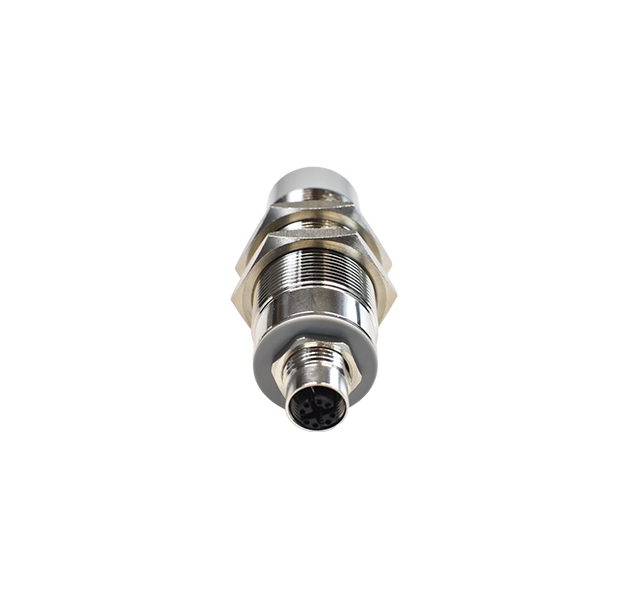

Le RFline UHF M30 est équipé d’une interface RS232 et d’une alimentation de 10 à 24 V. Cet appareil RFID permet une intégration flexible et rapide dans de nombreuses applications existantes grâce à son boîtier cylindrique facile à installer et ses connecteurs M12 standardisés.
Le RFline UHF M30 d’iDTRONIC prend en charge le célèbre M30 SDK avec des outils de démonstration et de configuration. Les outils basés sur Windows prennent en charge tous les systèmes d’exploitation à partir de XP jusqu’à Windows 10.
Domaines d’application
- Automatisation industrielle
- Manutention des matériaux
- Suivi & traçabilité
- Identification des accessoires
- Contrôle de production
