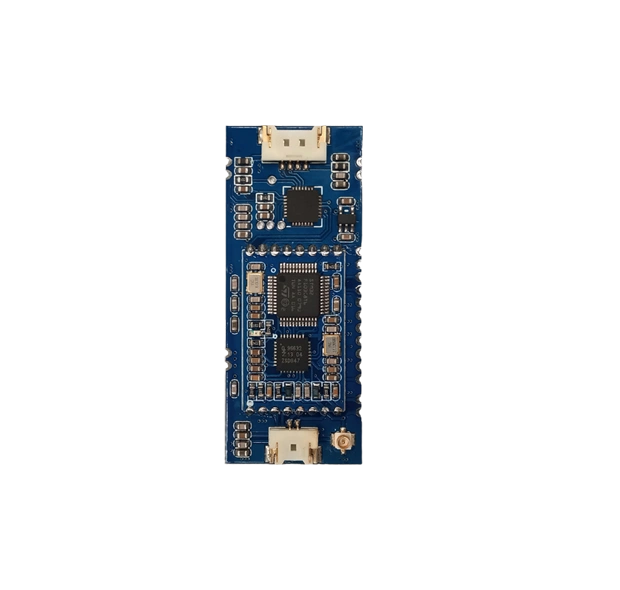

HF / NFC Embedded Module – M890

Highlights

HF | NFC: 13.56 MHz
ISO 14443A/B, 15693, 18092 NFC
Portée de lecture : Jusqu'à 10 cm
Interface de connecteur PanelMate
Antenne externe (U.FL/PanelMate)
TTL, USB (VCP, HID, PC/SC), RS-232

Spécifications

Electrical Specifications
Power Supply3.3 ~ 5 Vdc
Power Consumption< 100 mA, standby current
< 1 mA (low power mode)
Operating Frequency13.56 MHz
Reading Distanceup to 8 cm*
Antennaexternal*
Baudrate9600…115200 bit/s, 115200 bits/s factory default
Antenna ConnectorU.FL
InterfaceTTL, USB VCP, USB HID**, RS232/485, PC/SC
ConnectorPanelMate
PCB ConnectionsSoldering Pads (Suitable for SMD Production)
Mechanical Specifications
Dimensions22 × 42 × 3 mm (TTL) | 22 × 53 × 5 mm (USB, RS232)
MaterialFR-4, Blue
Weight6 g (TTL) | 7 g (USB, RS232)
Mounting OptionSoldering
Environmental Conditions
Operating Temperature-20 °C to +80 °C
Storage Temperature-40 °C to +85 °C
Humidityup to 95 % non-condensing
MTBF200’000 h
Supported Standards / Tags
ISO 14443A and compatible

Read/write:

MIFARE® Classic Mini / 1K /4K, MIFARE Ultralight®, MIFARE
Ultralight® C, MIFARE Ultralight® Nano, MIFARE® DESFire®EV1,
MIFARE® DESFire® Light, MIFARE® Smart MX, MIFARE® Plus S / X,
MIFARE® Pro X, NTAG 21x, NTAG 424

Read UID only:

MIFARE® DESFire,
MIFARE® Pro X, MIFARE® Plus S / X,
read UID only of all other ISO14443A RFID tags

ISO 14443B and compatibleSRI4K, SRIX4K, AT88RF020, 66CL160S, SR176
ISO 15693 and compatible

EM4135, EM4043, EM4x33, EM4x35, I-Code SLI/SLIX/DNA,

M24LR16/64, TI Tag-it HF-I, SRF55Vxx (my-d vicinity)

ISO 7816PSAM T = 1 (optional)
ISO 18000-3M3 and compatibleI-Code ILT-M
SDK Information
Supported OS by Silabs USB VCP Driver

Windows 7/8/8.1/10

Windows Server 2003/7/8/8.1
Windows 2K
WinCE (5.0, 6.0)
Macintosh OSX
Linux (4.x.x., 2.6.x)
Android 4.2

Supported LanguagesC++, Binary command protocol
Demo SoftwareWindows
Applicable Standards
EMCEN 301489-1:2012-04 (v1.9.21),
EN 301489-3:2013-12 (V1.6.1)
Radio RegulationEN 300330-1:2015-08 (V1.8.1),
EN 300330-2:2015-08 (V1.6.1)
SafetyEN 60950-1:2014-08,
EN 62369-1:2010-03,
EN 50364:2010-11
RED2014/53/EU
RoHS 22011/65/EU
REACH1907/2006
CertificatesFCC, CE, IC***

*Reading Distance depends on Tag, Antenna and Environmental Conditions.
**Human Interface Device.

***Only available for some Versions.

Description

Le RFID HF | NFC Embedded Modul – M890 est un module RFID haute performance. Grâce à sa petite taille et à la disposition unilatérale des composants, il peut être intégré dans diverses applications (applications SMD) et appareils.

Avec son microcontrôleur de pointe et la technologie la plus récente des transceivers HF, la série de lecteurs RFID HF | NFC Embedded Modul – M890 permet à l’utilisateur de lire et d’écrire presque tous les transpondeurs 13,56 MHz. Cinq configurations différentes sont disponibles, prenant en charge les normes RFID courantes telles que ISO 14443A/B (T=CL), ISO 14443-4, ISO 15693 et ISO 18092 / ECMA-340 (NFC), ISO 18000-3. La portée de lecture peut atteindre jusqu’à 8 cm (selon le type de transpondeur).

Le RFID HF | NFC Embedded Modul – M890 dispose d’un connecteur d’antenne externe. Nous proposons une large gamme d’antennes RFID adaptées à tous les besoins.

Le RFID HF | NFC Embedded Modul – M890 est disponible avec des interfaces TTL, USB VCP, USB HID, RS232/485 et PC/SC.
En mode basse consommation, le M890 consomme moins de 1 mA.

Le matériel iDTRONIC comprend un SDK utile pour le développement d’applications basées sur des contrôleurs, Linux ou Windows. En plus de la documentation, des protocoles de commande et des codes sources, le SDK comprend une application de démonstration sous Windows avec une fonctionnalité complète pour toutes les normes HF RFID prises en charge.


Domaines d’application

  • Contrôle d’accès
  • Ordinateurs mobiles
  • MedTech | POCT
  • Ticketing
