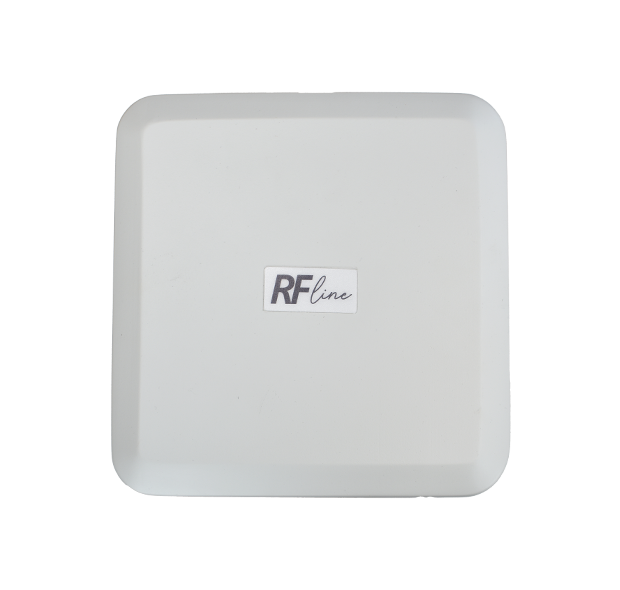

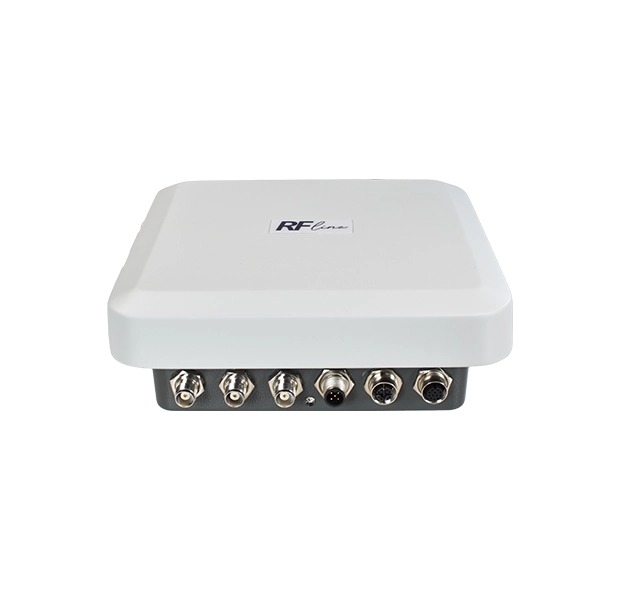

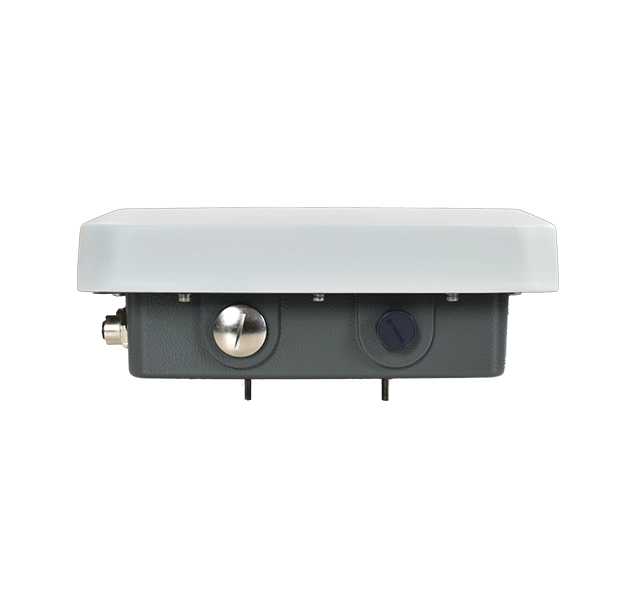

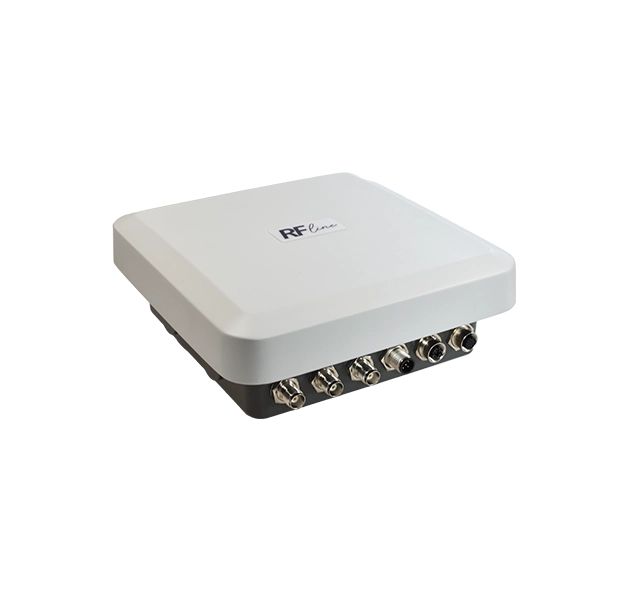

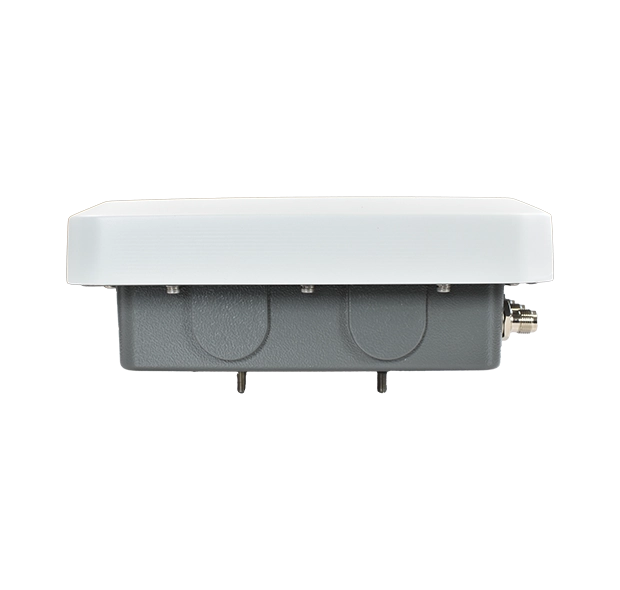

RFline Series
UHF Long Range Reader – E4
Spécifications
| Electrical Specifications | |
|---|---|
| Reading Range | > 10 m |
| Operating Frequency | 865–868 MHz (ETSI) |
| Power | 10 – 24 VDC (M12 5-Pin) or POE (M12 8-Pin) |
| GPIO | 4 inputs, 4 relay outputs (24VDC/1A, M12 12-pin) |
| Antenna | 3 R-TNC (50 Ohm) antenna ports (1 internal, 3 external) |
| Interface | RS232, TCP/IP POE, Canbus (SAE J1939) |
| Reader IC | Impinj E710 |
| RF Output Power | Adjustable with up to 33 dBm (1 dB steps) |
| RF Sensitivity | Up to -93 dBm |
| Read Rate | > 950 tags/sec |
| Tag Cache | > 950 tags (12-byte EPC) |
| Mechanical Specifications | |
| Dimensions | 204 x 204 x 75 mm (204 x 204 x 95 mm with mounting studs) |
| Material | Metal |
| Mounting | flat surface or pole, 4 mounting studs for accessory fastening |
| Protection Class | IP67 |
| Environmental Conditions | |
| Operating Temperature | -25 °C up to +55 °C |
| Storage Temperature | -25 °C up to +85 °C |
| Humidity | up to 95 %, non-condensing |
| SDK Information | |
| Supported OS | Windows |
| Supported Standard / Tags | |
| ISO Standard | ISO 18000-63 (EPC Class 1 Gen 2) |
| Radio | EN 302 208 |
| EMC | EN 301 489 |
| Safety | EN 62368-1, EN 50364 |
| Cybersecurity | EN 18031-1 |
| Environment | EN 61373 Cat 1B, EN 45545-2, EN 50155, EN 60068-2-30, Salt Mist EN 50155 |
| Certificates | CE |
*Reading Distance depends on Tag, Antenna and Environmental Conditions.
Description

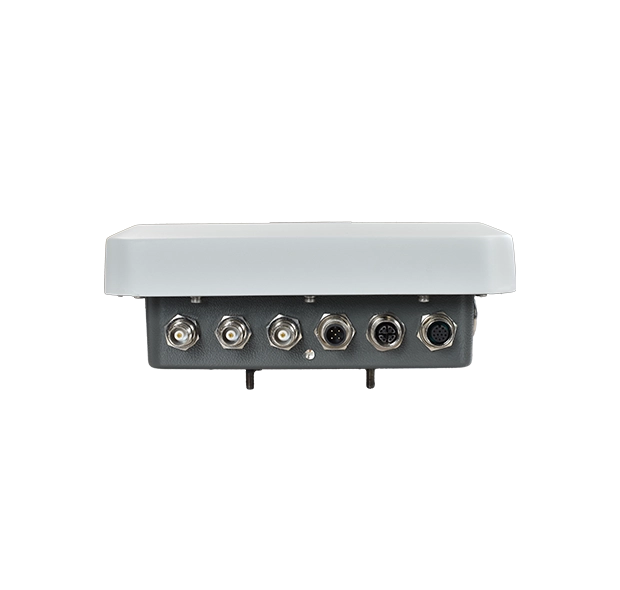

RFline E4 est conçu pour des applications industrielles et logistiques exigeantes, idéal pour des distances de lecture supérieures à 10 mètres. Équipé de connecteurs M12 robustes et d’un boîtier résistant, il constitue la solution idéale pour l’intégration dans des machines, chariots élévateurs et systèmes de convoyage.
L’appareil est alimenté par la dernière puce lecteur IMPINJ E710, offrant d’excellentes performances de lecture et une grande flexibilité pour les environnements industriels et IoT. Supportant la technologie RFID UHF EPC Class 1 Gen 2 (ISO 18000-63) dans une plage de fréquences de 865–868 MHz, le RFline E4 permet des processus d’identification fiables et rapides.
Avec une puissance de sortie RF jusqu’à 33 dBm via un port d’antenne monostatique, le lecteur atteint des taux de lecture supérieurs à 950 tags par seconde selon la puce du tag utilisée. La surveillance de la température en temps réel assure un fonctionnement stable, même dans des conditions environnementales difficiles.
iDTRONIC fournit un kit de développement logiciel (SDK) complet pour une intégration transparente dans des systèmes Linux, Windows et basés sur contrôleur. Le SDK inclut une documentation complète, les protocoles de commande, des exemples de code source et une application de démonstration Windows conviviale.
Domaines d’application
- Appareils Industrie 4.0
- Logistique et suivi des actifs
- Commerce de détail / Gestion des stocks
