LR Reader Module 4/8/16CH UHF
M700
Spécifications
| Electrical Specifications | |
|---|---|
| Power Supply | DC 12V / 3A / PoE |
| Power Rating | Standby 2.5W Work 13.5W (MAX) @+30 dBm |
| PoE Power Supply | 802.3af or 802.3at |
| Operating Frequency | 840 – 960 MHz, software programmable |
| Output Power | 5dBm-33dBm (±1dB) adjustable |
| Operating Distance | up to 12 meters* |
| Antennas | TNC-Male: 4 external (50 Ω)SMA – Male: 8 external (50 Ω) 16 external (50 Ω) |
| Chipset | Impinj E710 |
| Max. Reading Rate | ≥900 tags/s |
| Status | Power Indicator, Status Indicator Antenna Indicator |
| Connector Interfaces | RS232 | RS485 Ethernet 10 – 100 M GPIO (4 IN and 4 OUT) Reserved WIA Antenna Interface |
| Communication Interface | UART serial port (RS232), Baud rate 9600~115200bps |
| Mechanical Conditions | |
| Dimensions | 183 × 174 × 25.5 mm |
| Material | Aluminum / Plastic |
| Protection Class | IP40 |
| Environmental Conditions | |
| Operating Temperature | -20°C up to +60°C |
| Storage Temperature | -40°C up to +8°C |
| Humidity | up to 90%, non-condensing |
| Supported Standards | Tags | |
| Standard ISO 18000-6C, EPC Class 1 Generation 2 | |
| Applicable Standards | |
| EMC | EN 301 489-3 |
| Radio Regulation | EN 302 208-2 |
| Safety | CEI EN 60950-1 CEI EN 50364 |
| Supported Standards / Tags | |
| Supported OS | Windows 7 or higher |
| Supported Languages | C, C#/.NET, Java |
*Reading distance depends on tag, antenna and environmental conditions
Description
Le LR Reader Module 4/8/16CH UHF M700, équipé de l’innovant puce de lecture Impinj E710, est disponible en trois versions (4 antennes / 8 antennes / 16 antennes) et capable de lire jusqu’à 900 étiquettes RFID par seconde.
Version à 4 canaux
Idéale pour les installations compactes avec quatre connecteurs d’antenne TNC. Parfaite pour des zones de lecture définies.
Version à 8 canaux
Offre une grande flexibilité grâce à huit connecteurs SMA, idéale pour les applications logistiques et de production de taille moyenne.

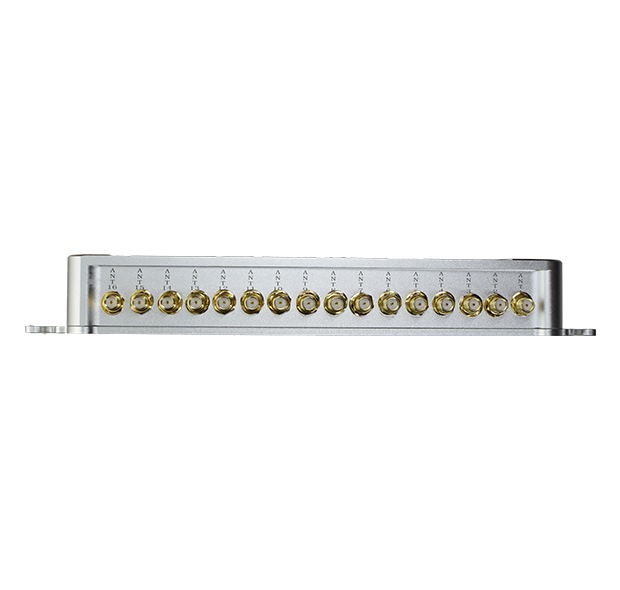

Version à 16 canaux
Conçue pour les installations à grande échelle avec jusqu’à 16 antennes SMA, cette version est parfaite pour les systèmes complexes de convoyage ou de contrôle d’accès.

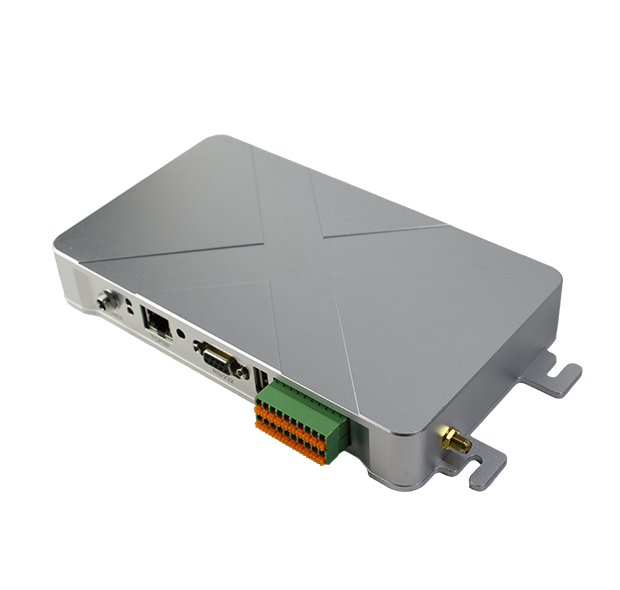

Le boîtier robuste est entièrement fabriqué en alliage d’aluminium, offrant une excellente dissipation thermique et une résistance optimale aux environnements industriels exigeants et difficiles.
Le matériel iDTRONIC est fourni avec un SDK pratique pour le développement d’applications sur contrôleurs, Linux ou Windows.
En plus de la documentation, des protocoles de commande et des codes sources, le SDK comprend une application de démonstration sous Windows offrant une fonctionnalité complète pour toutes les normes UHF RFID prises en charge.
Domaines d’application
- Authentification des machines
- Production automobile
- Applications logistiques
- Collecte de données (IoT)
- Robotique
